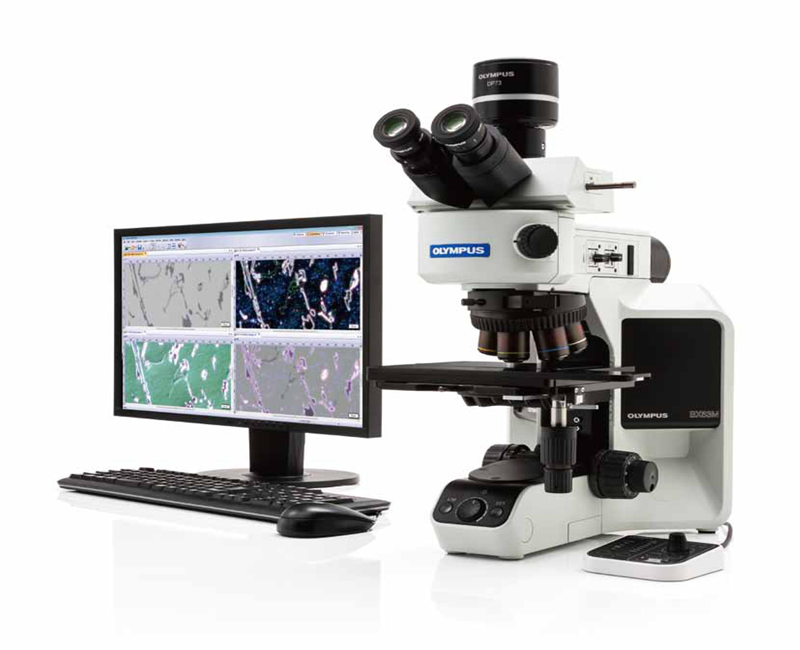

BX53M工业正置显微镜
BX53M工业正置显微镜

产品名称:BX53M工业正置显微镜

产品型号:BX53M

产品品牌:奥林巴斯

在线咨询

客服热线:025-87158618 13382098598(09:00 - 22:00)

服务承诺:真实描述正品销售售后保障

  • 产品详情
  • 资料下载

BX53M保留了诸如明场、暗场、偏光和微分干涉等常规显微镜的传统对比方法。随着新材料的开发,与使用标准对比法检测缺陷相关的许多难题均可通过先进显微镜技术解决,从而可以实现更加准确和可靠的检查。全新照明技术以及奥林巴斯Stream图像分析软件的图像采集选项为用户评估样品和存档检测结果提供更多选择。

为工业和材料学应用而设计

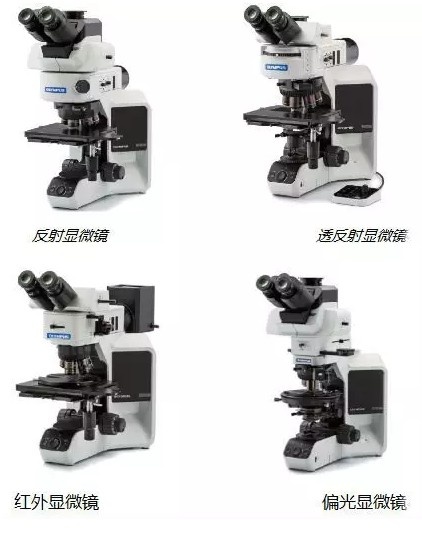

BX53M系列采用了模块化设计,为广泛的材料学和工业应用提供了多样化的解决方案。BX53根据工业和材料学的不同应用,可以组合成反射显微镜、透反射显微镜、红外显微镜、偏光显微镜等多种应用的显微镜。

高级的显微观察 便捷的显微操作

用户友好性

简单的、向导式的显微镜操作设置,使用户更容易进行调节,并复制系统设置。

功能性

BX53MM为传统的工业显微镜检查而设计,并扩展了其功能,以满足更广泛的应用和检查技术的要求。

精密的光学元件

奥林巴斯公司具有生产高质量光学元件的悠久历史,无论用目镜观察,还是通过显示器观察,都具备一流的图像画质。
全面可定制性

模块化设计可以为用户灵活地构建满足其特殊要求的系统。

直观的显微镜控制舒适而便于使用

显微检查任务常常需要用很长的时间来调节显微镜设置、获取图像,以及进行必要的测量,从而得到令人满意的报告。用户有时需要投入时间和金钱去完成专业的显微镜培训,或只了解了显微镜全部功能的很小部分就开展工作。

BX53M通过其优良的设计和便捷的控制功能,简化了复杂的显微检查任务。用户不需要长时间的培训即可掌握显微镜的大多数功能。BX3M方便而舒适的操作还改善了图像的再现性,最大程度减少了人为错误。

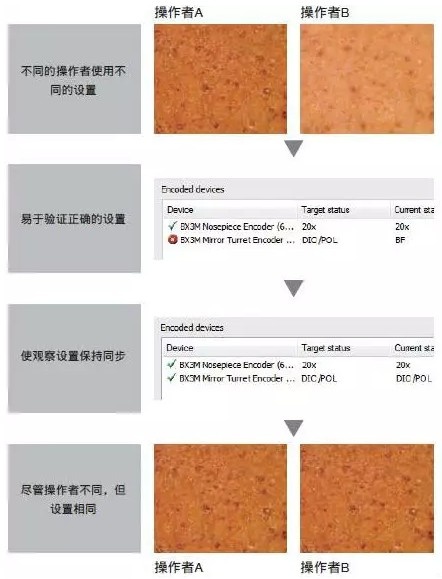

2.1 编码硬件:很容易恢复显微镜设置

BX53M采用了新的编码功能,将显微镜的硬件设置与奥林巴斯Stream图像分析软件整合在一起。观察方法、照明强度和物镜位置全都记录在软件和/或手动控制器里。编码功能使显微镜设置能够与每幅图像一起自动保存,从而使此后还原设置,以及为报表提供文档记录更加方便。既节省了操作者的时间,又最大程度减小了使用不正确设置的概率。当前的观察设置总是清晰地显示在手动控制器和软件上。

2.2 智能光强管理:一致的照明

在初始安装时,可以调节照明强度,使其与编码照明器和/或编码物镜转换器的特定硬件配置匹配。

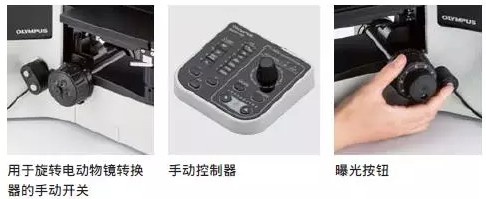

2.3 方便而人性化的操作

人性化对所有用户都至关重要。无论是单机显微镜用户,还是集成了奥林巴斯Stream图像分析软件的显微镜系统用户,都能得益于可以清晰显示显微镜编码型硬件位置的、人性化操作的手动控制器。简单的手动开关,使用户能够把时间专注于样品本身和所需实施的检查。

3、先进的成像

BX53M除常规显微镜检查的传统衬度对比法,还可以解决以往很多使用传统衬度对比法检查时遇到的缺陷检测方面的困难。

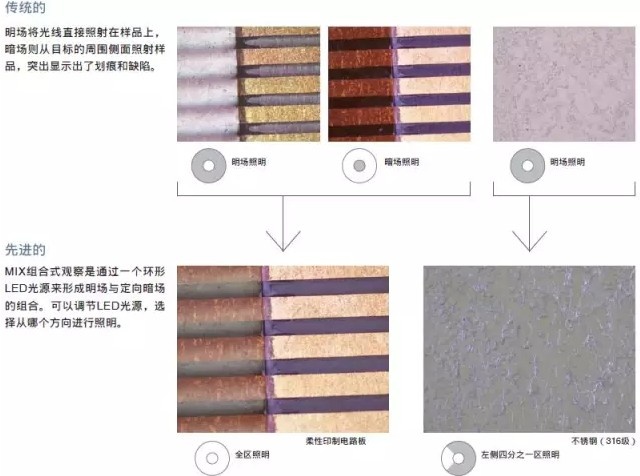

3.1 MIX组合式观察:让以往看不见的图像显示出来

BX53M的MIX组合式观察技术组合了明场和暗场照明方法。对突出显示缺陷和区分隆起与凹陷表面很有用处。

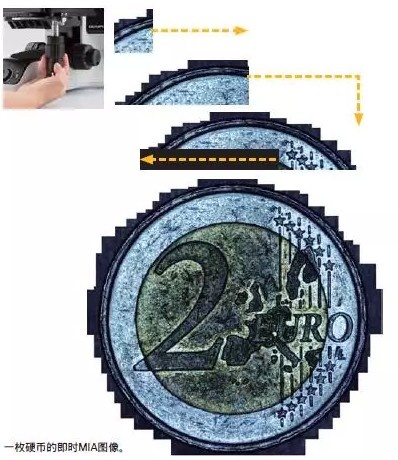

3.2 即时拼图(MIA):轻松移动载物台,可进行全景摄影

现在仅仅移动手动载物台上的XY旋钮即可方便而快捷地拼接图像,不再需要电动载物台。

奥林巴斯Stream软件采用图案识别技术来生成全景图像,为用户提供了比单一画面更宽的视野。

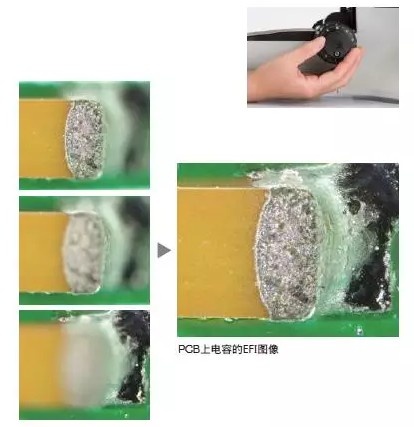

3.3 轻松实现超景深图像(EFI)题

奥林巴斯Stream软件的景深扩展成像(EFI)功能能够获取高度超过物镜焦深的样品图像,并把它们叠加在一起,创建出一幅超景深图像。可以使用手动或电动Z轴机构来执行EFI,并创建一幅高度图,以轻松地识别结构。也可以用Stream桌面版在离线时创建EFI图像。

4、尖端光学技术的悠久历史

奥林巴斯公司拥有高品质光学仪器研发的悠久历史,创造了多项光学质量的记录,保证了显微镜优异的测量精度。

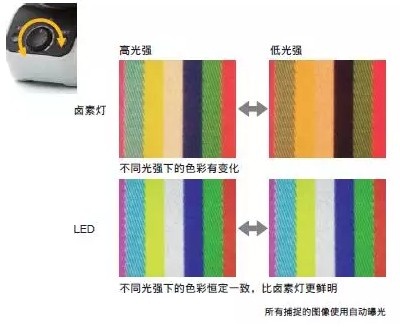

4.1 LED照明

BX53M为反射光和透射光照明提供了高强度的白光LED光源。LED提供了高效而长寿命的照明,是材料学检测应用的理想工具。

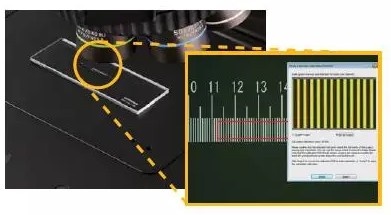

4.2 自动校准

类似于数码显微镜,使用奥林巴斯Stream软件时也能够实施自动校准。能够获得更可靠的测量结果。

BX53M规格(用于反射和反射/透射光组合)


BX53MTRF-S BX53MRF-S BXFM
光学系统 UIS2光学系统(无限远校正)
显微镜机架 照明 反射/透射 反射
对焦 行程:25 mm
每转的微调行程:100 μm
最小刻度:1 μm
配有上限限位器,用于粗调手柄的扭力调节
行程:30 mm
每转的微调行程:200 μm
最小刻度:2 μm
配有用于粗调手柄的扭力调节
最大样品高度 35 mm (不含高度适配器)
75 mm (带BX3M-ARMAD)
65 mm (不含高度适配器)
105 mm (带BX3M-ARMAD)
取决于安装配置
观察筒 宽视野FN22 倒像:双目、三目、倾斜式双目
正像:三目、倾斜式双目
超宽视野FN26.5 倒像:三目
正像:三目、倾斜式三目
反射光照明 常规观察技术 BX3M-RLAS-S
编码,白光LED,BF/DF/DIC/POL/MIX FS,AS(带对中装置)
BX3M-KMA-S
白光LED,BF/DIC/POL/MIX FS,AS(带对中装置)
BX3M-RLA-S
100W/50W卤素灯,白光LED,BF/DF/DIC/POL/MIX FS,AS(带对中装置),
BF/DF切换时中密度滤色片联动
- U-KMAS
白光LED,100W卤素灯
光纤照明,BF/DIC/POL/MIX
荧光 BX3M-URAS-S
编码,100W汞灯,4孔位分光镜组件转换器,(标准:WB, WG, WU+BF等)
FS,AS(带对中装置),带光闸装置
透射光 白光LED
阿贝/长工作距离聚光镜
-
物镜转换器 用于BF 六孔,对中六孔,七孔,编码五孔(选配电动物镜转换器)
用于BF/DF 六孔,五孔,对中五孔,编码五孔(选配电动物镜转换器)
载物台 同轴左手(右手)操作载物台:
76mm×52mm,采用扭力调节
大型同轴左手(右手)操作载物台:
100mm×105mm,带Y轴锁定装置
大型同轴右手操作载物台:
150mm×100mm,带扭力调节和Y轴锁定装置
-
重量 大约18.3 kg
(显微镜机架7.6 kg)
大约15.8 kg
(显微镜机架7.4 kg)
大约11.1 kg
(显微镜机架1.9 kg)

BX53M规格(用于红外观察)


BX53MRF-S BXFM
IR观察筒 宽视野FN22 倒像:三目
反射光照明 IR观察 BX3M-RLA-S
IR用100W/50W卤素灯,BF/IR,AS(带对中装置)
BX3M-URAS-S
IR用100W/50W卤素灯,BF/IR,AS(带对中装置)
U-KMAS
IR用100W/50W卤素灯,BF/IR
物镜转换器 用于BF 六孔,对中六孔,七孔,编码五孔(选配电动物镜转换器)
Stage (X × Y) 同轴左手(右手)操作载物台:
76mm×52mm,采用扭力调节
大型同轴左手(右手)操作载物台:
100mm×105mm,带Y轴锁定装置
大型同轴右手操作载物台:
150mm×100mm,带扭力调节和
Y轴锁定装置
重量 大约18.9 kg(显微镜机架7.4 kg) 大约11.6 kg(显微镜机架1.9 kg)

BX53M规格(用于偏光观察)


BX53MTRF-S
偏光中间附件
(U-CPA或U-OPA)
宽视野FN22 倒像:双目、三目、倾斜式双目
正像:三目、倾斜式双目
勃氏镜 可对焦(仅适用于U-CPA)
勃氏镜视场光阑 直径Ø3.4mm(固定)(仅适用于U-CPA)
切换正像镜检和锥光镜检时加入或退出勃氏镜 滑块位置 ● 进入
滑块位置 ○ 退出
(仅适用于U-CPA)
检偏镜插槽 旋转式检偏镜插槽(U-AN360P-2)
检偏镜(U-AN360P-2) 可旋转360°的拨盘
可旋转的最小角度0.1°
对中式物镜转换器(U-P4RE) 四孔,附对中装置:1/4λ偏振片(U-TAD),
试板(U-TP530) 和各种补色器均可连接补色器适配器(U-TAD)使用。
载物台(U-SRP) 带3点对中功能的偏光专用旋转载物
可旋转360°,可锁定在任何位置,360°每刻度递增1°
(最小分辨率6’,使用游标尺)
45°锁定功能
可安装移动标本夹(U-FMP)
聚光镜(U-POC-2) 消色差无应力聚光镜(U-POC-2),带外摆式消色差顶部透镜的可旋转360°起偏镜。
“0°”刻度处的锁定机构可调节。
NA0.9(顶部镜头内摆)
NA0.18(顶部镜头外摆)
孔径光阑:直径从2mm到21mm可调节
重量 大约16.2 kg(显微镜机架7.6 kg)

BX53M/BXFM ESD装置

部件 显微镜机架:BX53MRF-S, BX53MTRF-S
照明器:BX3M-KMA-S, BX3M-RLA-S, BX3M-URAS-S, BX3M-RLAS-S
物镜转换器:U-D6BDRES-S, U-D6RE-ESD, U-D5BDREMC-ESD, U-5RES-ESD
载物台:U-SIC4R2, U-SIC4L2, U-MSSP4
