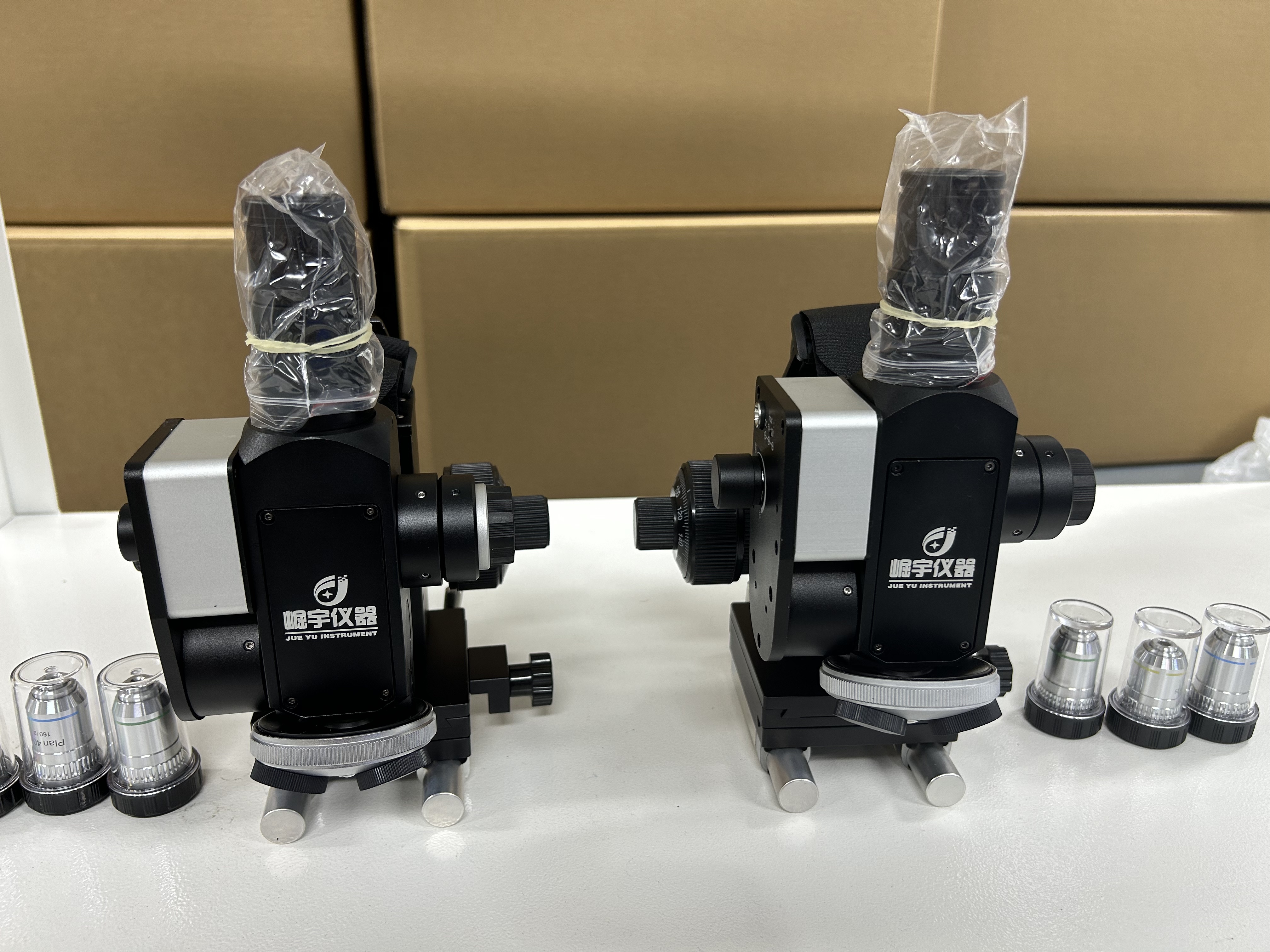

JYBX-500便携式金相显微镜
JYBX-500便携式金相显微镜

产品名称:JYBX-500便携式金相显微镜

产品型号:JYBX-500

产品品牌:JueYu 崛宇

在线咨询

客服热线:025-87158618 13382098598(09:00 - 22:00)

服务承诺:真实描述正品销售售后保障

  • 产品详情
  • 可选附件

便携式金相显微镜又名现场金相显微镜。由于其进行检测时不会破坏工件,能保证工件的完整性,从而广泛适用于航空、机械、车辆、、冶金、轧辊、锅炉及压力容器的制造及检验,石油化工、铁路、造船、电厂、设备安装、大型模具、检测、质量监督、理化试验室等行业应用。还可应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。

JYBX-600是一系列新型用于现场观察、分析的金相显微镜。

● 采用标准195光学系统,配置平场消色差金相物镜;

● 视野范围大,视场背景均匀,成像分辨率高、质量清晰,眼点高,观察更舒适;

● 采用3W高还原真彩LED光源,支持适配器、充电宝、手机(反充)、车载供电等设备供电;

● 采用粗微动同轴调焦机构,满足国家对金相显微镜所制定的行业标准,两级差速手轮,实现对目标的快速和精准对焦功能;

● 摄像头可与观察筒同时观察,通过智能手机、平板电脑等智能设备同步成像;

● 可选配数码摄像装置(工业相机)、金相评级软件,亦可升级更多其他附件,以适应更多工况条件使用;

● 适用场合∶工厂检测检验、野外金属观察、锅炉表面检测,教学实验教室等;

● 应用范围:金属、矿产、陶瓷、电子等。

技术规格

光学系统

有限远色差校正光学系统

放大倍数范围

40×~1000×

目镜

10×大视野、高眼点平场目镜,视场数Φ20(单位:mm)

物镜

有限远平场物镜:4×/10×/20×/40×/50×/100×(Dry)

观察筒

目镜观察筒与摄像头同时观察

物镜转换器

三孔倾角转换器

粗微调焦装置

粗微同轴调焦,粗调行程30mm,微调每圈0.2mm,格值2µm,粗调带松紧调节

XY移动台

带开关磁力底座,三层机械移动台,吸力达125KG

光源电气

3W真彩LED,适配器、充电宝、手机(反充)、车载供电等设备供电

摄像接口

可调C-MOUNT适配器接口

数码摄像系统

可配置摄像装置(CMOS/CCD工业相机等)及软件系统

数码照相装置

可配置CANON、NIKON、OLYMPUS等多种数码相机

金相分析系统

普及型显微软件、专业金相分析评级软件等可选

配置清单


名称

JYBX-600

主机(3WLED)

粗微同轴调焦机构

WF10×/18mm 平场目镜

WF10×/20mm 高眼点平场目镜

WF12.5X  目镜

三孔倾角转换器

有限远平场金相物镜4×

有限远平场物镜10×

有限远平场物镜20×

有限远平场物镜40×

有限远平场金相物镜50×

有限远平场金相物镜100×

XY移动台带开关磁力底座

三通摄像接口

DC电源

5000MA充电宝

产品说明书

打磨抛光设备

符号“●”为标准配置部件   “○”为选配部件
