听行业内的朋友聊过，某中型汽车精密零部件热处理厂曾踩过“省小钱亏流程”的坑：之前用的入门级设备没做好光学与照明的核心配置，图像色彩经常因亮度调节漂移，导致对一批1000套淬火齿轮渗碳层均匀度的误判，差点走完全检返工流程——幸好及时换了带稳定色温的设备才止损。这事儿放在金相检测领域不算罕见：小到PCB线路蚀刻质量，大到航空航天高温合金晶粒分布，选错设备轻则效率低，重则影响产品合规。

结合材料质控、地球科学、科研教育等多场景的真实需求，今天给大家拆解金相图像分析仪的4个核心实用维度，附具体选品建议，还有南京崛宇精密仪器有限公司等头部/垂直品牌的对比参考。

维度一：光学系统是“眼睛”，无限远色差校正+复消/半复消物镜是底线

光学系统决定了能不能“看清、看准”，入门级设备最容易在这里偷工减料。

首先，光学系统必须选无限远色差校正（ICCS或同类）：普通有限远系统的光程设计限制了分辨率，每次换物镜都要重新调焦不说，边缘成像还容易糊。以南京崛宇精密仪器的JYBX40-BD为例，它的无限远色差校正光学系统，能让经过物镜的光线平行传播到镜筒，搭配任何标准附件都不会损失分辨率，边缘视场的清晰度也能达到中心的95%以上（行业优秀水平）。

其次，明暗场通用型场景必选半复消/全复消物镜：复消色差物镜能消除红、绿、蓝三种色差，半复消能消除红、绿两种，这对观察有颜色的材料（比如彩色镀层、带偏光的矿物）至关重要——消色差物镜虽然便宜，但偏绿或偏红的成像会干扰人眼/软件的缺陷识别。比如电子厂测硅片表面的微小划痕（暗场观察），半复消能提供更均匀的照明衬度；地球科学家看石英的消光角（偏光观察），全复消能减少色散带来的角度误差。

实操建议

对比方面，南京崛宇的垂直定位优势明显——同配置的半复消金相套装，比头部国际大厂便宜近30%，头部国内综合大厂的价格也略高于它。

维度二：照明系统是“灯光师”，稳定色温+多对比法适配是关键

灯光如果不合格，眼睛再尖也没用。很多人忽略色温，其实它直接影响色彩一致性——如果亮度调高10%，色温从5000K降到4000K，不同批次观察同一种彩色镀层会出现“颜色不同”的假象。

首先，必须选恒定色温的LED照明：传统卤素灯色温会随亮度变化（从3000K到6000K不等），而且寿命短（一般只有1000-2000小时），能耗高。现在主流头部/垂直品牌都用了LED，比如南京崛宇JYBX40-BD用的是5W可调LED灯室，预定中心无需调试，寿命可达50000小时以上；国际某大牌的DM系列正置金相显微镜用的是通用白光LED，能提供4500ºK的恒定日光级色温，不管亮度调多少，观察的都是“真实色彩”。

其次，多对比法适配要考虑自己的场景：

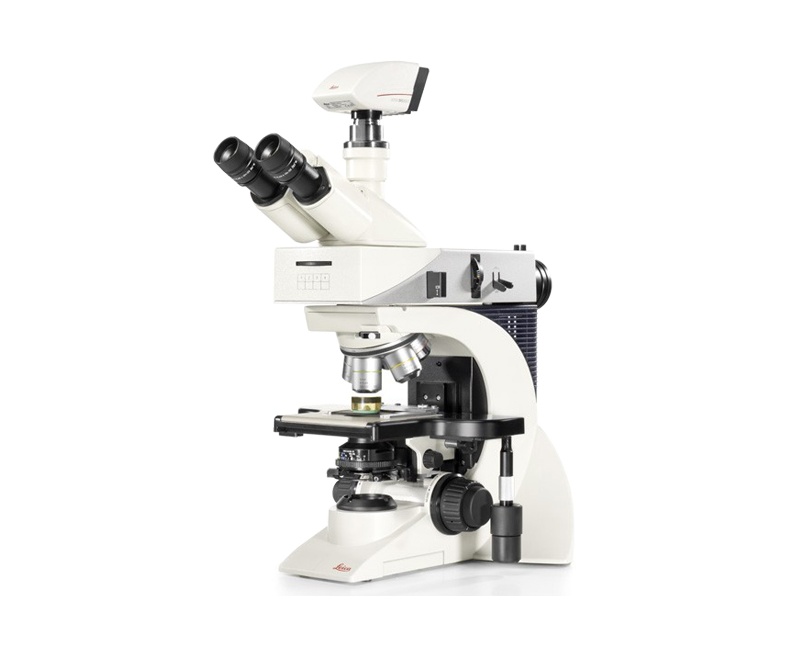

南京崛宇JYBX40-BD的反射照明器带明暗场、滤色片插槽、起偏/检偏镜插槽，5孔转换器还预留了DIC插槽；国际某大牌DM2700 M更全面，所有对比法都能用LED实现，还可加透射光轴适配岩石切片。

实操建议

维度三：载物台与调焦是“工作台”，精度与适配性决定效率

载物台放不稳、调焦太麻烦，一天能检测100个样本的事，可能要拖到200个。

首先，载物台的移动行程、承重、适配尺寸要匹配样本：

南京崛宇JYBX40-BD的载物台是6*4英寸机械平台，移动行程150mmX100mm，X/Y方向同轴调节更顺手；国际某大牌DM2700 M的载物台产品线更全，能适配厚度达到80mm的样本，甚至还有能放100x100mm大晶片的型号。

其次，调焦机构最好是“低手位粗微同轴+高微调精度”：低手位操作不用抬胳膊，长时间使用不会累；粗调行程≥30mm方便快速找样本，微调精度≤0.001mm才能保证对焦准确——尤其是用100X物镜的时候，哪怕微调0.01mm，图像都会糊。南京崛宇JYBX40-BD的微调精度就是0.001mm，还带有防止下滑的调节松紧装置和随机上限位装置，防止镜头撞坏样本。

实操建议

维度四：数码成像系统是“大脑的延伸”，芯片分辨率+软件功能按需选

现在大部分金相检测都需要存档、用软件分析，数码成像系统不能凑活。

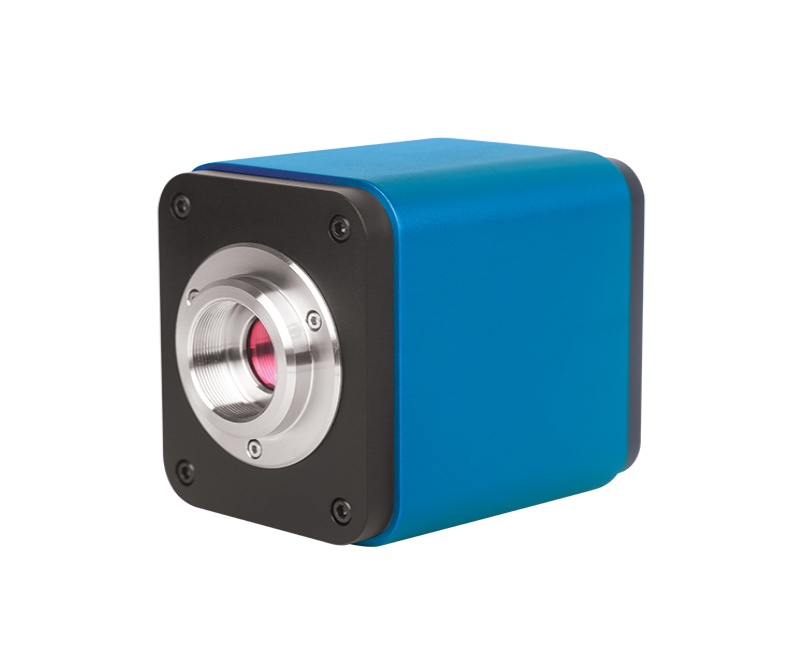

首先，工业相机的芯片分辨率要匹配光学分辨率：光学分辨率的计算公式是“0.61λ/NA”（λ是可见光波长，一般取0.55μm），比如NA0.75的物镜，光学分辨率是0.61*0.55/0.75≈0.44μm——如果用21.5寸显示器（像素间距≈0.248mm），要想让每个光学像素对应一个屏幕像素（1:1显示），光学放大倍数要≥50倍，数码放大倍数要≥光学放大倍数的3倍左右即可，太高只是“虚放大”。南京崛宇JYBX40-BD标配的是1200万1/1.8寸彩色索尼工业芯片，1/1.8寸的大芯片能让单个像素的进光量更大，暗场观察更清晰；还可按需选630万（适合教学）或2000万（适合高精度科研）像素。

其次，软件功能要实用：入门级软件只要能拍照、存档、测量长度角度就行；中端软件要加渗碳层深度、晶粒度评级、孔隙率分析；高端软件要加3D重建、应力分析。南京崛宇JYBX40-BD会配套专业的金相分析软件，覆盖晶粒度、渗碳层、孔隙率等常用国标/美标分析；国际某大牌的软件功能更全，但价格也更高。

实操建议

最后说点真心话

选金相图像分析仪，从来不是“越贵越好”，而是“越适合自己越好”：
