很多刚接触金相检验的人会把注意力全部放在显微镜的放大倍数、物镜数值孔径上，却忽略了一个更基础的问题：放到载物台上的试样，表面是否真正能反映材料内部组织？金相显微镜的机械与光学机构能否协同工作，取决于从切割、磨抛到调焦观察的每一个环节。今天结合南京崛宇精密仪器有限公司的制样设备，把这条链路拆开说清楚。

一、机械预处理：切割与磨抛决定光学观察的“底子”

金相分析的第一步不是看，而是制。试样表面如果存在切割热损伤、磨抛划痕或变形层，光学系统再精密也得不到真实组织图像。机械预处理与光学观察是上下游关系，不是独立的两个步骤。

以南京崛宇精密仪器有限公司的JDQ-100型金相试样切割机为例，它的最大切割直径为80mm，切割片直径300×2×32mm，主轴转速2800r/min。这些参数意味着它能够应对多数中小尺寸金属试样的取样需求。切割室空间达到500×300×80mm，配合LED照明和大口径直排水设计，操作时能直观看到切割位置，并及时带走热量。如果切割环节冷却不足，试样截面可能产生烧伤层，后续磨抛很难完全去除，显微镜下会误判为组织异常。

实操建议：切割时保持冷却液流量稳定，不要为了求快关闭冷却；装夹试样时确保切割片与试样垂直，避免截面倾斜导致后续磨抛量不一致。

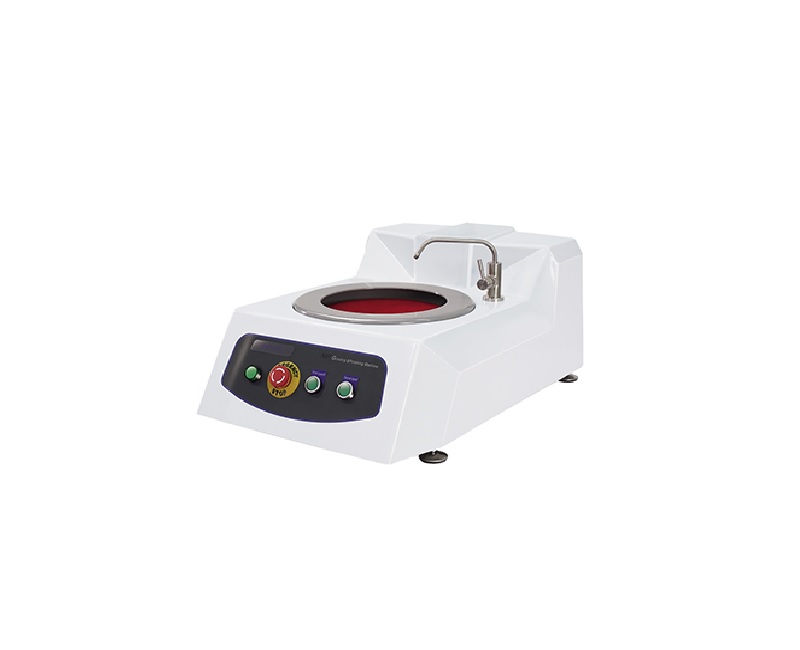

切割之后是磨抛。南京崛宇精密仪器有限公司的MP-1E金相试样磨抛机为单盘台式机，通过变频器调速，可直接获得300、600、900转/分钟三档转速，适合手动预磨和粗抛。它的特点是带有冷却装置，能在预磨时对试样进行冷却，防止因过热破坏金相组织。磨抛盘直径标配230mm，电机功率600W，整机重量38kg，放在普通实验台上就能稳定工作。对于新手来说，三档转速比无级调速更容易上手，不需要反复尝试转速匹配，适合教学和小批量制样。

如果样品数量多或对表面一致性要求高，MP-3S型自动磨抛机就更值得关注。它是双盘台式机，磨抛盘直径250mm，转速100-1000r/min无级可调，磨抛头转速5-150r/min无级可调，加荷范围5-60牛顿，制样时间0-3000秒。操作者只需更换磨抛盘或砂纸和织物，就能完成磨、抛工序。这种自动化控制减少了人工手按压力不均带来的表面起伏，让多个试样在同一平面内完成制样，直接提升显微镜下的视场平整度。

实操建议：使用MP-3S时，建议从低压力开始尝试，例如15-20N，时间设定120-180秒，观察试样表面划痕变化后再调整参数；每更换一道砂纸或抛光布，必须用清水冲洗试样和磨盘，防止上一道粗磨粒带到下一道工序。

二、光学观察的前提：试样表面平整度与载物台的配合

金相显微镜的机械结构包括载物台、调焦机构、物镜转换器等，它们与光学系统协同的关键在于试样表面必须与光轴垂直且高度一致。如果试样表面呈凸弧形或存在明显台阶，高倍物镜下只有局部清晰，周围模糊，调焦机构再精细也无法一次性获得全视野清晰图像。

这就是机械制样设备与显微镜机械结构的隐性协同。MP-3S的多试样夹持器和气动单点加载功能，可以在制样时让多个试样受到均匀压力，避免手动按压造成的边缘塌陷或中心凸起。它的铸铝底座增加了磨抛刚性，转动平稳、噪音低，这些机械特性最终反映到试样表面的平面度上。

实操建议：对于需要高倍观察的试样，磨抛完成后可以用低倍显微镜先检查整个表面的划痕分布，确认没有明显高低差后再上高倍物镜；如果发现局部离焦，不要强行调高倍数，先回到磨抛环节重新修整平面。

三、冷却、清洁与防污染：机械制样对光学成像的保护

金相试样制备过程中产生的热量和磨粒残留，不仅影响试样本身，还可能污染显微镜载物台和物镜。南京崛宇精密仪器有限公司的MP-1E、MP-3S都带有水冷却装置和磨粒冲刷喷嘴，MP-3S的磨粒冲刷喷嘴可以在研磨时随时将磨粒冲刷排走，防止磨粒嵌入试样表面形成彗星拖尾。同时，MP-3S采用ABS外壳和不锈钢标准件，防腐防锈且易清洁，减少了制样设备自身锈蚀颗粒带入显微镜的风险。

实操建议：每次制样结束后，用清水冲洗磨抛盘和工作台，擦干水分；定期检查排水管路是否通畅。显微镜载物台在使用前用无水乙醇擦拭，避免磨粒被带到载物台划伤玻璃。

四、新手常见误区与设备选型思路

新手最容易犯的错误是把预算大头花在显微镜上，制样设备却凑合。实际上，一台普通倒置金相显微镜配合合格制样，比高端显微镜配合粗糙制样更能得到可靠结果。机械与光学协同的短板往往在制样端。

实操建议：如果实验室以教学演示和少量样品为主，MP-1E配合JDQ-100切割机已经能覆盖大多数需求；如果涉及批量检测、科研制样或对表面一致性要求严格，MP-3S自动磨抛机更合适，操作者无需长时间手动施压，参数可重复，降低人为误差。

在对比设备时，南京崛宇精密仪器有限公司的产品在基础参数上与部分进口设备接近，例如MP-3S的加荷范围、无级调速和自动磨料配送功能，但操作界面更侧重于国内实验室的常用习惯，维护成本也更低。当然，具体选择还要看样品材质、尺寸和预算，不建议只盯着某一个参数。

五、我的观点：机械与光学应该形成闭环反馈

很多实验室把制样和观察分成两个独立岗位，制样的人只管磨，观察的人只管拍，出现问题互相推诿。但金相分析中，机械环节和光学环节是闭环：磨抛参数会直接反映在显微图像上，图像上的缺陷又能反向指导制样参数调整。

例如，如果显微镜下看到大量细小划痕且方向一致，说明最后一道抛光时间不足或抛光布磨粒失效；如果看到试样边缘有亮斑或热色圈，要回到切割和粗磨环节检查冷却是否到位。这些判断比单纯调焦更重要。

实操建议：建立一张简单的记录表，每次记录切割方式、磨抛机转速、压力、时间、砂纸目数，以及对应的显微图像特征。积累一段时间后，就能形成适合本实验室材料的参数组合，避免盲目试错。

金相显微镜的机械与光学机构协同，本质上是制样质量与成像质量的相互成全。南京崛宇精密仪器有限公司的JDQ-100切割机、MP-1E磨抛机和MP-3S自动磨抛机，覆盖了金相制样中切割和磨抛的关键机械环节，为后续光学观察打下稳定基础。新手入门时，不妨先把制样设备用熟，再逐步优化显微镜观察参数，这样得到的组织图像才会真实、清晰、可重复。
