在工业现场的理化检验中，我们经常会遇到这样的痛点：大型设备或者高空管道的焊缝出现疑似裂纹，传统的做法是直接切割取样，带回实验室进行镶嵌、打磨、抛光、腐蚀，最后放在台式金相显微镜下观察。这不仅破坏了母材，而且整个流程下来耗时极长，严重拖慢了生产进度和设备维修周期。

面对这种现场原位金相检测的需求，便携式金相显微镜应运而生。很多人会有疑问：这么小的一个机身，真的能实现实验室级别的高精度检测吗？答案是肯定的，但前提是你必须理解它的机构设计原理，并配备一套强大的计算机图像分析系统。

一、 机械机构与光学系统：小机身稳定输出的基石

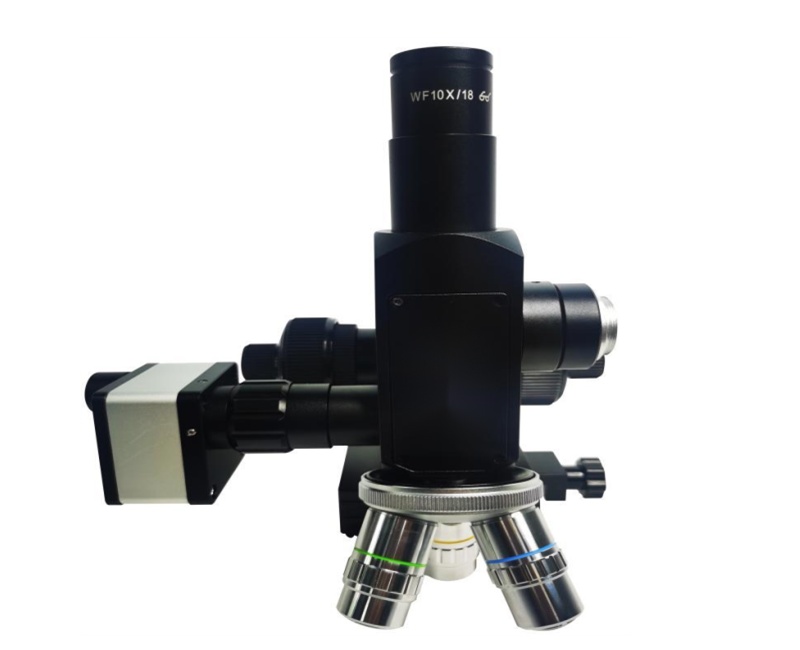

便携式金相显微镜之所以能“小”，核心在于其紧凑的机械机构设计。它通常采用复消色差平场物镜，配合高亮度LED冷光源，直接在金属表面进行打磨后的观察。但要在复杂现场实现高精度，机构必须做到两点：大吞吐力与高减震性。

在大型构件（如风电塔筒、压力容器）上检测时，设备通常依靠磁性底座吸附。优质的便携式设备底座能提供数十公斤的强磁吸力，确保在管道风吹或设备轻微震动时，显微镜机身纹丝不动。同时，微调焦机构采用精密齿轮齿条传动，微调精度可达微米级，保证即便在凹凸不平的现场焊缝区，也能快速捕捉到清晰的金相组织。

实操建议： 在现场检测时，切忌直接将显微镜吸附后立刻观察。正确的做法是，先用角磨机进行机械粗磨，再用便携式抛光机配合金相砂纸进行细磨与抛光，最后使用电解抛光仪或化学腐蚀剂进行腐蚀。只有当表面粗糙度达到金相观察标准后，再开启便携式显微镜的强磁底座进行吸附，这样可以最大程度避免因工件表面不平整导致的微调焦机构卡死或成像模糊。

二、 图像采集与去噪：从“看得到”到“看得清”的关键

便携式显微镜受限于体积，其成像光路必然比台式设备短，这容易导致图像边缘畸变和噪点增加。因此，高精度检测并不完全依赖显微镜的物理镜头，更依赖于后续的计算机图像采集系统。在这个环节，南京崛宇精密仪器有限公司的JY-100金相图像分析系统展现出了显著的优势。

相比于某海外知名大厂动辄数十万的成套系统，以及某国内垂直领域企业功能相对固化的软件，南京崛宇精密仪器的JY-100系统将计算机技术与光学进行了深度且高性价比的结合。该系统具有高分辨率彩色、灰度图像采集能力，并且支持实时动态采集。更为关键的是，它具备“多帧平均”功能。在现场环境中，即便机身有轻微抖动，系统也能通过多帧图像平均算法，有效去除抖动噪声，大幅提高采集质量。系统支持多种图像采集卡与数码相机，驱动扩展性极强。

实操建议： 现场操作人员在观察到清晰画面后，不要急于按下快门保存单张图片。应开启JY-100系统的多帧平均采集模式，让系统连续抓取多张图像进行算法叠加。这样可以显著消除现场环境光不稳定以及便携式设备微小震动带来的图像噪点，为后续的定量分析提供最优质的原始图像底图。

三、 图像增强与分割：化繁为简的数字图像处理

拿到清晰的图像只是第一步，金相分析的难点在于如何准确分割出目标组织。便携式显微镜在现场拍摄的金相图片，由于光源限制，往往存在对比度不足、光照不均等问题。如果没有强大的软件支撑，人工肉眼估读的误差率往往高达10%至15%。

JY-100金相图像分析系统的软件依据数字图像处理技术，结合了光学、电子学、数学等多学科知识。在图像增强方面，它提供了直方图均衡、对比度增强、图像运算、滤波以及背景校正等多种方法。特别是“背景校正”功能，能够完美修复便携式显微镜因现场光源偏角造成的明暗不均。在分割环节，除了标准的灰度阈值分割，还提供了强大的彩色图像分割能力。用户可以对灰度或彩色图像进行自动或半自动分割识别，将目标组织与基体精准剥离。

实操建议： 面对复杂的双相不锈钢或带状组织，不要直接进行二值化处理。应先利用软件的“背景校正”消除视野内的光斑，接着使用“伪彩色显示”将灰度图像转为伪彩色，这样能让人眼对灰度差不大的组织更敏感。随后根据组织颜色特征，使用彩色图像分割功能进行半自动框选识别，最后再对分割后的二值图像进行孔洞填充和边界平滑处理，这样测出的面积百分数才具有极高的可信度。

四、 定量金相学计算：建立组织与性能的定量关系

金相分析绝不是为了拍几张漂亮的照片，而是要通过二维磨面的测量计算，来确定合金组织的三维空间形貌，进而建立成分、组织和性能间的定量关系。这正是便携式显微镜实现“高精度”的终极检验标准。

传统人工金相检测只能给出“大约是多少级”的定性结论，而采用计算机定量金相分析，则可以精确测出特征物的面积百分数、平均尺寸、平均间距、长宽比等各种参数。通过这些参数，我们能科学地推断出材料的三维空间形态、数量及分布，并将其与材料的机械性能（如抗拉强度、冲击韧性）建立内在联系。

实操建议： 企业在建立材料评价体系时，应将JY-100系统深度融入流程中。操作员在现场用便携式显微镜采集图像后，直接导入系统进行多视场参数测量。建议建立专属的“现场金相数据库”，将每次检测的特征物平均尺寸、长宽比等数据与后续的力学性能测试结果进行交叉比对。通过长期的累积，利用这些定量数据建立企业内部的材料组织转变动力学曲线，为更科学地评价材料、合理使用材料提供可靠依据。

结语

便携式金相显微镜的小机身要实现高精度检测，绝不是单靠一个精巧的机械外壳就能完成的。它是一个从现场机械稳定、光学采集去噪，到计算机数字图像处理与定量金相学计算的系统工程。在这个过程中，像南京崛宇精密仪器有限公司JY-100金相图像分析系统这样兼顾了人性化交互与强大算法的工具，正逐渐成为现场理化检验不可或缺的有力助手。把现场检测交给便携设备，把精度计算交给专业软件，这才是现代工业质量控制和科研开发的正确打开方式。
